億杰維保消防系統調試及聯動方案
文章出處：未知 人氣：發表時間：2016-04-04

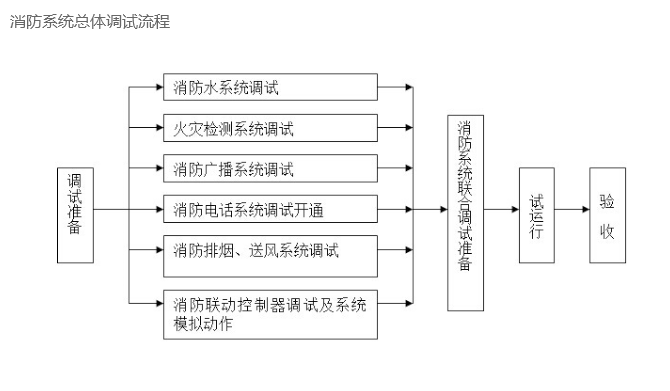

系統調試條件
系統調試前應具備必須的圖紙和技術文件，并有資格的專業技術人員擔任調試負責人，所有參加調試人員應職責明確，應能按調試程序工作。
消防系統各類設備都已進行過單機通電檢查和試運轉，正常后才能進行系統的調試。
消防水池、消防水箱已儲備設計要求的水量。
系統供電正常。
消防水泵已試運轉正常化；消防管網內已充滿水；閥門均無泄漏。
與系統配套的火災自動報警系統處于工作狀態。
消防水系統調試方法
A、消防水系統調試要求
1、系統調試應包括下列內容：
（1）水源測試；
（2）消防水泵調試；
（3）穩壓泵調試；
（4）報警閥調試；
（5）排水裝置調試。
2、水源測試應符合下列要求：
（1）按設計要求核實消防水箱的容積、設置高度及消防儲水不作他用的技術措施；
（2）按設計要求核實消防水泵接合器的數量和供水能力，并通過移動式消防水泵做供水試驗進行驗證。
3、消防水泵調試應符合下列要求：
（1）以自動或手動方式啟動消防水泵時，消防水泵應在5min內投入正常運行。
（2）以備用電源切換時，消防水泵應在15min內投入正常運行。
4、穩壓泵調試時，模擬設計啟動條件，穩壓泵應立即啟動，當達到系統設計壓力時，穩壓泵應自動停止運行。
5、報警閥調試應符合下列要求：
（1）濕式報警閥調試時，在其試水裝置處放水，報警閥應及時動作；水力警鈴應發出報警信號，水流指示器應輸出報警電信號，壓力開關應接通電路報警，并應啟動消防水泵。
（2）干式報警閥調試時，開啟系統試驗閥，報警閥的啟動時間、啟動點壓力、水流到試驗裝置郵口所需時間，均應符合設計要求。
6、啟動一只噴頭或以0.94-1.5L/s的流量從末端試水裝置處放水，水流指示器、壓力開關、水力警鈴和消防水泵等應及時動作并發出相應的信號。
B、消火栓水壓測試方法
采用消火栓檢測壓接頭進行測試。由水帶接口、短管、壓力表和悶蓋組成，可在消火栓出口形成一個測壓環節。當與消火栓和水帶、水槍連接時，檢測槍口出水壓力。當與消火栓和悶蓋連接時，檢測柱口靜水壓。
1、測試時，將測壓接頭與消火栓栓口連接，旋轉短管使壓力表處于便于觀察的位置，在出口裝上洞悶蓋打開消火栓即可測量栓口靜水壓，在出口接上水帶和水槍，找開消火栓即可測量栓口出水壓力。
2、消火栓栓口的出水壓力不應大于0.3Mpa，其栓口靜水壓不應大于0.8Mpa。
噴淋系統調試方法
采用水噴淋系統專用試驗接頭進行測試。該試驗接頭可模擬一只噴頭開放時管道內的水流狀態，以檢驗系統及其組件是否啟動和動作。測試時，將試驗接頭與系統管道末端試驗閥連接，開啟開端試驗閥可對系統及其組件進行下列項目的檢測：
1、系統--不利點處末端試水裝置進行放水試驗，流量、水壓應符合設計要求。
2、噴頭動作溫度應符合設計要求。
3、濕式報警閥的調試應符合以下要求：
（1）在其試水裝置處放水，報警閥應及時動作。
（2）水力警鈴應發出報警信號。
（3）水流指示器應輸出報警電信號。
（4）壓力開關應接通電路報警，并應啟動消防水泵。
4、距水力警鈴3m遠處聲強。應不低于70dB。
5、噴淋消防泵完成啟動的時間。
（1）以自動或手動方式啟動消防水泵時，消防水泵應在5min內投入正常運行。
（2）以備用電源切換時，消防泵應在1.5min內投入正常運行。
6、穩壓泵調試時，應模擬設計啟動條件，穩壓泵立即啟動，當達到系統設計壓力時，穩壓泵要自動控制停止運行。
7、噴淋消防泵供水的--不利點噴頭工作壓力。
8、噴淋系統聯動試驗應符合以下要求：
（1）輸入模擬火災信號后，火災自動報警器發出聲光報警信號并啟動自動噴淋系統。
（2）啟動一只噴頭或以一定流量以末端試水裝置處放水，水流指示器、壓力開關、水力警鈴和消防水泵等應及時并能發出相應信號。
火災檢測系統調試方法
A、火災探測器測試
采用專用火災探測器試驗器進行測試，測試程序如下：
1、將棒線香點燃置于煙道筒內緊固座上，把拉伸桿安裝到煙桿主體上，根據探測器高度調節拉伸長度，套上煙嘴。
2、把煙嘴對準待檢探測器進煙口，接通電源，將煙排到探測器周圍，30秒鐘探測器確認燈亮，表示探測器工作正常，否則不正常。
3、將加熱固定在導煙管頂端，組合成溫感探頭試驗器。使用前取下護罩，保持豎直位置裝填并點燃燃料。燃燒穩定后固定護罩，調節好導煙管長度即可開始溫感探頭響應試驗，將加熱器工作面靠近探頭直至其動作。
b、火災檢測控制器調試方法
1、系統調試應在建筑物內部裝修完以后進行。系統調試前應具備必需的圖紙和技術文件，由有資格的專業技術人員是擔任調試責任人，所有調試人員應職責明確，按調試程序進行操作。
2、調試時，應先對系統的線路進行檢查，對于錯線、短路、開路等應進行處理糾正。測量輸入總線及輸出總線與大地的電阻應大于200KΩ。
3、調試時，應對各類探測器的編碼進行檢查，應核對圖紙進行回路的分配整理。
4、在未帶任何負載情況下，應分別對探測器、區域報警控制器、集中報警控制器、火災報警裝置和消防控制設備等逐個進行單機通電檢查，檢查正常后方可進行系統調試。
5、系統通電后，應對報警控制器進行下列功能檢查：
（1）火災報警控制器的自檢功能。
（2）消音、復位功能。
（3）故障報警功能。
（4）火災優先功能。
（5）報警記憶功能。
（6）電源自動切換和備用電源自動充電功能。
（7）備用電欠壓和過壓報警功能。
消防聯動控制系統的測試方法
A、聯動調試前的檢查
1、測量控制總線、返回總線與大地之間的電阻，應大于200KΩ。調試時，應先對聯動系統的線路進行檢查，對于錯線、短路、開路等應進行處理糾正。
2、在未帶負荷時開機檢查聯動控制器，應滿足產品功能要求。
3、主機接外線前，應測量各輸出端子的電壓，并作好記錄。
4、接線后，應測量控制總線、返回信號總線等回路的電壓和電流，并作好記錄。
B、聯動調試過程及要求
1、溫、煙感控制器安裝位置正確，確認燈面向主要入口，符合要求。
2、對煙感進入吹煙測試，對溫感進入加溫測試，觀察區域報警器及集中報警器是否報警，且報警編碼與地址是否相符，如不符為探頭擬碼錯誤，重撥即可。如探頭未動作（在報警延時后），可用萬用表測量探頭進線電壓是否正常，如正常則調換探頭即可。
3、手報按鈕測試：按下手報，觀察報警器是否報警，按下消音鍵，測試消音是否靈敏，觀察顯示的報警編碼與手報地址是否相符，編程合理可靠。
4、噴淋管道進行末端放水，測驗水流指示器及壓力開關是否靈敏，水力警鈴是否報警，如水流指示器不靈可調節調零螺絲直到滿足為止，另水流指示器動作不靈可能是漿片過長或過短，噴淋和內有雜物阻礙漿片動作，或水流指示器反裝，應根據相應情況采取措施解決。
5、防排煙系統聯動測試：對該系統的正壓送風機、排煙風機、防火閥及排風閥進行單點測試，視察聯動模塊及現場相應設備是否正確動作，并有相應的反饋信號，測試加壓風機、排煙風機要求點的風量、風速是否符合要求。
6、檢測防火卷簾門自動、手動功能，切斷非消防電源，迫降消防電梯、打開事故廣播，并觀察其是否有相應的反饋信號，測試事故廣播時，因在所在層面的各點傾聽廣播是否清楚、響亮。
